產品介紹
概述
ICS-型高精度電子皮帶秤,采用全懸浮稱重橋架,數字信號傳輸和處理技術,動態累計誤差小於士0.125%,電子皮帶秤適用於企業的對內,對外結算,或其它對稱重精度要求較高的場合。
工作原理
稱重橋架安裝於輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量,通過杠杆作用於稱重傳感器,產生一個正比於皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上,提供一係列脈衝,每個脈衝表示一個皮帶運動單元,脈衝的頻率正比於皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,並分別顯示出來。
結構特性
1.全懸浮式結構,無耳軸支點和可移動件,維護量小。
2.單元組件結構,力傳遞環節少,安裝簡捷,方便。
3.獨特的矩形杠杆,剛性好、無形變、零點穩定性好。
4.抗側向力、抗水平力,有效減少了皮帶跑偏和落料偏移對係統精度的影響。
5.四隻稱重傳感器,受偏載影響小、平穩、計量精度高。
6.稱重區域廣,三組或四組托輥使皮帶對稱重精度影響最小。
7.粉塵較大及有酸、堿、鹽等腐蝕性的特種場合,秤架采用不鏽鋼製造或進行防腐處理。
結構
ICS-14型電子皮帶秤由四部分組成:ICS-14型稱重橋架,稱重傳感器,60-12C型速度傳感器及測速滾筒,YL2001稱重控製器。

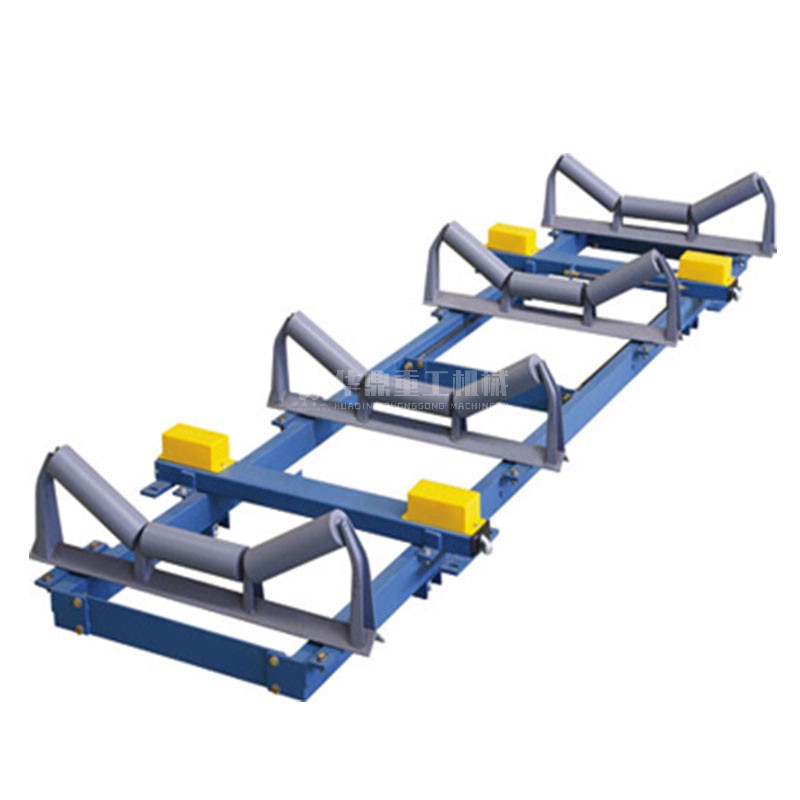

稱重橋架:
ICS-14型稱重橋架為四組稱重托輥,全懸浮式結構,無耳軸支點和運動部件。采用矩形鋼管設計,整個稱重橋架具有足夠高的剛性,較小的自重,外表積灰麵積達到最低。高精度電阻應變片式傳感器安裝於受拉部位,以減少非線性誤差。保證整個係統的穩定性,其維護量極少。兩支橫梁上吊有四支拉式稱重傳感器對稱重橋架提供支承。稱重橋架為四單元組件結構,可方便、迅速地進行現場安裝,隻需八隻螺栓安裝固定。
技術參數
係統精度:±0.25%。
稱量範圍:1~8000t/h。
皮帶寬度:500~2400mm。
皮帶速度:0~4m/s。
皮帶輸送機傾角:<6℃(特殊物料≤10℃)。
工作條件和安裝條件:
環境溫度:機械:-20℃~+50℃:儀表:0℃~40℃。
電源電壓:220V(+10%、-15%)50Hz±2%。
稱重傳感器:
ICS電子皮帶秤選用的稱重傳感器為電阻應變片拉(壓)力式傳感器。
稱重傳感器主要技術參數:
非線性:小於額定輸出的0.05%。
重複性:小於額定輸出的0.03%。
滯後:小於額定輸出的0.03%。
溫度靈敏度:零值時為0.003%℃,滿值時為士0.004%℃。
安全過載:150%。
安裝尺寸
型號 | 帶寬 | 精度(%) | 稱量範圍(t/h) | 皮帶機傾角 | 稱量傳感器(隻) | 稱量托輥(組) | 應用場合 | 工作電壓 |
ICS-A | 400~1400 | ±0.125 | 1-2000 | ≤6° | 4 | 4 | 傾角較小 | 220±10% |
ICS-B | 400~1400 | ±0.25 | 1-2000 | ≤17° | 2 | 4 | 主皮帶輸送機 | |
ICS-C | 400~1400 | ±0.5 | 1-2000 | ≤17° | 2 | 2 | 主皮帶輸送機 | |
ICS-D | 400~1400 | ±0.5 | 1-2000 | ≤17° | 2 | 1 | 較短的輸送機 | |
ICS-E | 400~1400 | ±0.5 | 1-2000 | ≤17° | 1 | 2 | 主皮帶輸送機 | |
ICS-F | 400~1400 | ±1.0 | 1-2000 | ≤17° | 1 | 1 | 較短的輸送機 | |
ICS-G | 400~1400 | ±1.0 | 1-2000 | ≤17° | 2 | 1 | 移動式輸送機 |
注:設備在不斷更新升級中,型號參數如有變動,以電話、網絡聯係為準。
