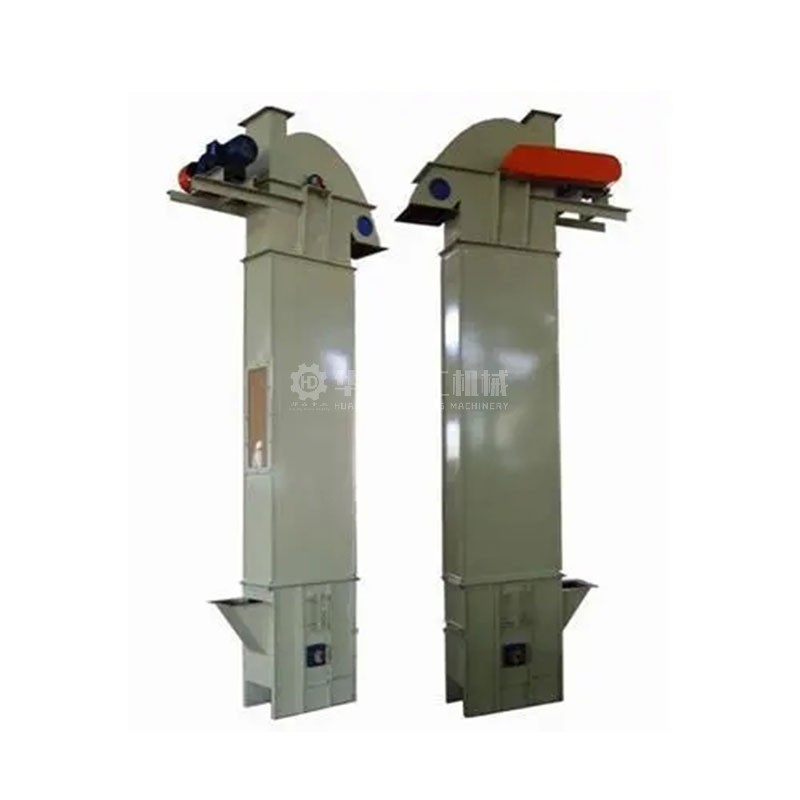

NE係列板鏈鬥式提升機/TH係列環鏈式鬥式提升機

產品介紹

概述

NE係列鬥式提升機為板鏈式，重力式誘導卸料的提升設備。適用於垂直輸送粉狀、顆粒狀、小塊狀磨琢性物料，如生料、水泥、煤、石灰石、幹粘土、熟料等。

特點

1、采用的板鏈有較高的剪切強度，抗疲勞及耐磨性能，運轉故障率低，使用壽命長。

2、采用較低的鏈速度(0.5m/s)。

3、采用大容量的料鬥和較小的鬥距，驅動功率低目輸送量大，尤為適應提升破碎後的石灰石和水泥熟料(≥NE50)。

技術參數

NE係列板鏈鬥式提升機

NE係列板鏈鬥式提升機是HL型鬥式提升機的更新換代產品，該型提升機與HL型相比，具有輸送量大，提升高度高、運行平穩可靠、壽命長等優點。主要技術性能及參數符合有關國家標準和國際標準。

NE係列板鏈鬥式握升機結構特點:

(1)料鬥鬥容與實際填充量相近，加之運行速度提高，比相同鬥寬的HL型鬥式提升機的輸送量增大近一倍。

(2)上、下鏈輪采用組裝式結構，可方使更換輪緣，隆低維修費用。

(3)下不采用重錘杠杆式張緊裝置，可自動恒定地保持張緊力，避免鏈鬥打滑或拖鏈，有利於正常運轉。

(4)牽引件為高強度圓環鏈，經熱處理後具有較高的抗拉強度和耐磨性，因而使用壽命長。

TH型環鏈業式提升機產品概述:

TH型環鏈鬥式提升機采用鍛造的環形鏈條作為牽引構件，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便;下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料鬥遇阻時，有一定的容讓性能夠有效地保護運動部件，型號有TH315、TH400、TH500、TH630、TH800 TH1000等。

該機適於垂直輸送鬆散密度小於1.5t/m3，溫度不超過250℃，易於掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如煤、水泥、碎石、砂、化肥、糧食等，輸送高度約在4.5-40m範圍內，輸送量為35-395m3/h。

TH型環鏈鬥式提升機主要特點:

1.輸送量大、提升高度高、結構簡單、運行平穩可靠。

2.料鬥形式多，應優先選用。

3.適應性強、安裝維修方便、壽命長。

4.整機體積小、轉速高、確保快速均勻輸送。

5、橫斷麵上的外形尺寸較小，可使輸送係統布置緊湊。

TH型環鏈鬥式提升機工作原理:

我公司生產的TH型環鏈鬥式提升機由運動部分(料鬥與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止製動裝置等組成。本提升機的料鬥為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。

TH型環鏈鬥式提升機製法和裝法:

1、按料鬥形狀分為兩種:S製法--帶有深圓底形料鬥;Q製法--帶有淺圓底形料鬥。

2、按上部區段卸料口的形式分為兩種:X1製法--帶有傾斜法蘭的卸料口;X2製法--帶有水平法蘭的卸料口。

3、按下部區段進料口的形式分為兩種:J1製法--進料口的斜麵與水平麵成45度角;J2製法--進料口的斜麵與水平麵成60度角。

4、按中間機殼側麵檢視門的位置分為四種:K1製法--中間機殼側麵帶有下端左檢視門;K2製法 --中間機殼側麵帶有下端右檢視門;K3製法--中間機殼側麵帶有上端左檢視門;K4製法--中間機殼側麵帶有上端右檢視門。

5、按中間機殼端麵檢視門的位置分為兩種:Z1製法--中間機殼端麵帶有下端檢視門;Z2 製法--中間機殼端麵帶有上端檢視門。

6、按傳動裝置對提升機的相對位置分為兩種:左裝--傳動裝置在左側;右裝--傳動裝置在右側。

技術參數

鬥式提升機種類分類:

鬥式提升機作為一種常用的提升設備，在得到廣涉應用的同時，根據不同行業的要求也有著非常清楚的分舉。按照傳動結構可以分為。

(1)TD係列鬥式提升機:

TD係列鬥式提升機是一種國家標準的鬥式提升機，該係列鬥式提升機和D係列鬥式提升機都是采用的膠帶傳動來提升物料，兩者沒有本質的區別，D係列鬥式提升機產品型號較老且型號規格少。TD係列鬥式提升機是在D係列鬥式提升機的基礎上經過產品改良而來，其提格有TD100(不常用)、TD160、TD250TD315、TD400、TD500、TD630、TD800、TD1000等型號，其中TD160、TD250、TD315等型號為普遍采用型號

(2)TH係列鬥式提升機:

TH係列鬥式提升機是一種常用的提升設備，該係列鬥式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用於提升粉體和小顆粒及小塊狀物料，區別於TD係列鬥式提升機，其提升量更大、運轉效率更高。其常用於較大比重物料的提升。

(3)NE係列鬥式提升機:

NF係列法式提升機是一種新刑的鬥式提升機，其實用鏈傳動，區別千老型號TR係列析轉科式提升機，其命外方式采用提升量合名而非鬥寬。如NE150指的是提升量為150噸一小時而不是鬥賽150。NE係列鬥式提升機有著很高的提升效率，根據提升速度不同還分有NSE型號及高速板鏈鬥式提升機。

(4)TB係列鬥式提升機:

TB係列鬥式提升機是一種較老型號的鬥式提升機，其傳動部分采用板鏈傳動，現已經被NE係列鬥式提升機產品替代。

(5)TG係列鬥式提升機:

TG係列鬥式提升機是一種加強型膠帶鬥式提升機，區別於TD係列鬥式提升機，T0係列鬥式提升機采用鋼絲膠帶作為傳動帶，具有更強的傳動能力。該係列鬥式提升機多被應用於糧食輸送上，又被稱呼為糧食專用鬥式提升機。

(6)其它型號鬥式提升機:

常見的鬥式提升機型號還有HL係列鬥式提升機、GTD係列鬥式提升機、GTH係列鬥式提升機等，其均為以上型號的不同叫法和演變形式。

注：設備在不斷更新升級中，型號參數如有變動，以電話、網絡聯係為準。
